一、用途：

该快速淬火炉是周期式高温作业炉，主要供一般中小型锻件、铸件等在额定温度下加热，并用铲车操作工件下水（油）快速淬火热处理。淬火转移时间：   ≤45秒.

二、结构简介：

（1）本设备由一个炉体和一个可以移动的铲车等组成。

（2）炉体外壳及台车均采用优质钢板和型钢焊接而成。

（3）加热元件采用首钢产的高电阻合金HRE电阻带布置在炉侧、炉门、后墙及底部，五面加热提高炉温均匀性。

（4）炉衬采用山东鲁阳高温纤维模块棉，炉底承重部分采用重质耐火砖砌筑，以增强炉衬的结构强度，提高炉体的保温性能。

三、主要技术特点

    本电炉主要由炉体（钢结构）、炉衬、炉门升降及密封装置、专用铲车、铲车传动机构、电加热装置、温度控制及记录系统等主要部分组成。

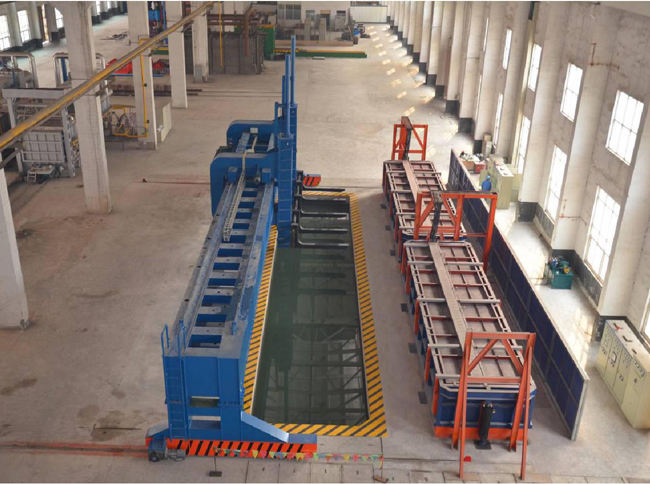

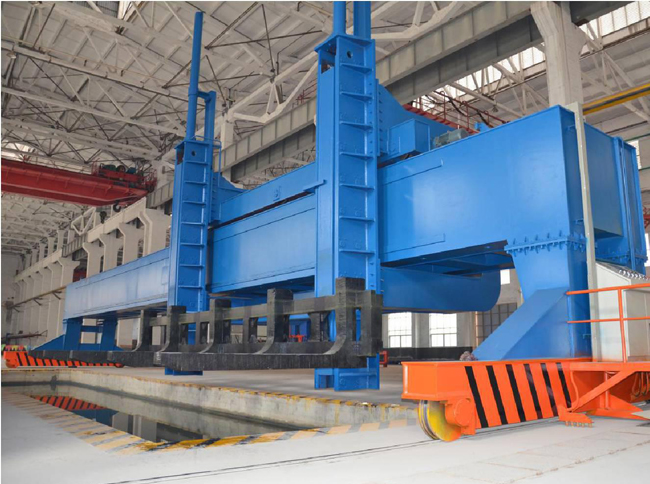

四、专用铲车

专用铲车设置于淬火炉前方，具有独立的轨道及传动装置，可以承载工件前后进出、左右平移及上下升降。一台铲车可供淬火炉和回火炉使用。
